Опубликованы изображения и спецификации разъема дополнительного питания PCIe Gen5 для видеокарт следующего поколения

Слух о новом разъеме питания для видеокарт следующего поколения нашел подтверждение. Предположительно, первой такой разъем получит видеокарта GeForce RTX 3090 Ti, выпуск которой ожидается в январе будущего года.

Разъем дополнительного питания PCIe Gen5 устранит один из самых больших недостатков текущего 8-контактного разъема питания — недостаточную мощность, которую он может обеспечить. Порог мощности вырастет со 150 Вт до 600 Вт.

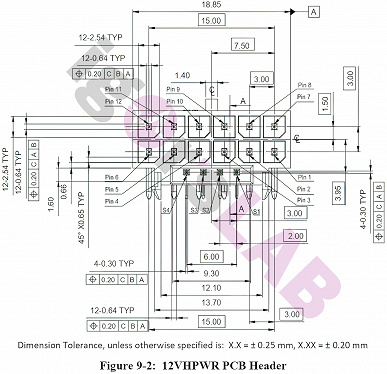

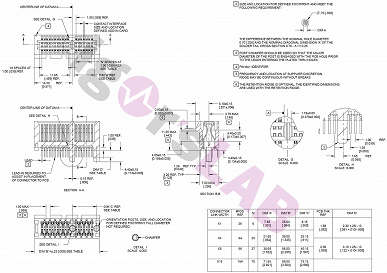

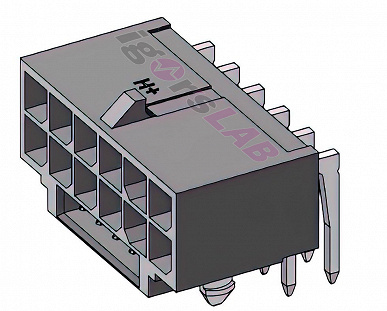

На разъем выведено 16 линий (12 линий питания и 4 сигнальные). Конструктивно он отличается от MicroFit Molex. В частности, шаг контактов уменьшен с 4,2 мм до 3,0 мм. Наибольший размер разъема — 18,85 мм, что заметно меньше двух и тем более трех нынешних 8-контактных разъемов.

Спецификации PCI-SIG определяют нагрузочную способность каждого вывода 9,2 А, что в сумме дает 55,2 А. При напряжении 12 В максимальная мощность равна 662 Вт, но в спецификации закреплено меньшее значение — 600 Вт. Назначение сигнальных линий пока неизвестно.

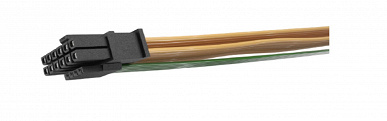

Некоторые производители уже выпускают такие разъемы. Например, Amphenol предлагает «систему разъемов Minitek Pwr PCIe 5-го поколения». В описании «вспомогательного гибридного разъема и кабельной сборки» CEM 5.0 PCI Express 12VHPWR сказано, что они поддерживают графические карты с потребляемой мощностью 600 Вт. Там также уточняется, что разъем 12VHPWR не совместим с разъемами дополнительного питания PCIe предыдущих поколений.

Источник: ixbt.com/
